小料箱立库货架

料箱库项目AS/RS高位货架技术

一、委托内容

  1. 单元货物******外形尺寸(含料箱):L600(mm)*W400(mm)*H140/300(mm);

  2. 单元货物******重量(含料箱):50kg;

  3. 单元货位货格承受额定载荷(含料箱):100kg(2货位);

  4. 单元货位货格尺寸:L670(净长)×D900×H250mm

  5. 货架总高H=3400mm(不含垫梁高度100mm,以最终会签图为准);

  6. 双深位货架第一深位一层取货高度为550mm,(从靠近巷道一侧数起),以最终会签图为准;

  7. 货架规模:8排×100列×9层=7200货位,其中高货位为800个(2个巷道);

  8. 立柱型号:立柱采用55W,截面尺寸为5557系列,厚度为2.0mm,Q235;

立柱截面

立柱效果图









9.牛腿采用折弯型材,截面尺寸为900*90*90系列,厚度为3.0mm

牛腿梁

牛腿梁效果图









10.货架横梁,40*40*1.5方通

横梁

横梁效果图





11.货架外侧需安装防护网,防护高度为H=1200mm,钢丝网结构,网孔大小为40*40mm,钢丝直径大小2.0mm,  材质Q235。以最终会签图为准

12.天轨型号:角钢80×80×6mm;

天轨





13.地轨型号:H型轨100*100*6.8;地轨垫10mm黑色橡胶块,地轨两端含机械阻挡器,最终以会签图为准。

地轨

地轨效果图













14.货架地脚及地轨采用地脚螺栓同地面连接;

二、设计依据

  1. 图纸依据:甲方提供的自动化立体仓库方案图

  2. 标准:  CECS23:90      钢货架结构设计规范

            JB/T9018-99     有轨巷道式高层货架仓库设计规范

            JB/T11270-2011  立体仓库组合式钢结构货架技术条件

            GB50011-2001    中国抗震设计规范

  3. 抗震设防烈度为6度,设计基本地震加速度值0.05g,设计地震分组为第一组。

、货架要求

  1. 货架横梁满载荷下应满足以下条件。

    不允许存在预应力;

    不允许存在残余变形;

  2. 货架材料采用国内钢厂产品,其主要材料材质采用 Q235。

  3. 标准件除地脚螺栓和锁紧螺母外均采用8.8级。

  4. 颜色如下:待定

四、货架的制造工艺

  1. 部件焊缝表面焊接均匀,不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷。

  2. 对按焊缝和贴角焊缝的外形尺寸极限误差应符合GBJ205中有关规定。

  3. 货架表面经脱脂—磷化-水洗-烘干-静电喷塑,涂料采用热固环氧树脂(粉状),涂层平均厚度60μm,其质量均按GB6807-86标准,保证涂层表面丰满平滑,无色差,不允许出现缩孔包花等现象。

五、货架的加工精度

  1. 立柱片各横梁连接孔距误差±0.25mm, 立柱片全长连接孔之间累积误差±3mm。

  2. 立柱片弯曲误差小于L/1000且小于15mm

  3. 立柱片全高极限偏差±2mm。

  4. 柱片宽度极限偏差±2mm。

  5. 立柱制造长度偏差±2mm。

  6. 横梁长度极限偏差 ±1mm。

  7. 横梁弯曲度≤L/1000 且≤3mm。

六、货架的安装精度

  1. 同层横梁高度偏差±5mm。

  2. 同层横梁靠堆垛机一侧的高度应不低于另一侧,其高≤-2~+4mm。

  3. 立柱与安装地面垂直偏差≤L/1000mm,且≤15mm。

  4. 相邻货架片立柱底部中心距极限偏差±2mm。

  5. 同一巷道同列货架片错位应≤5mm。

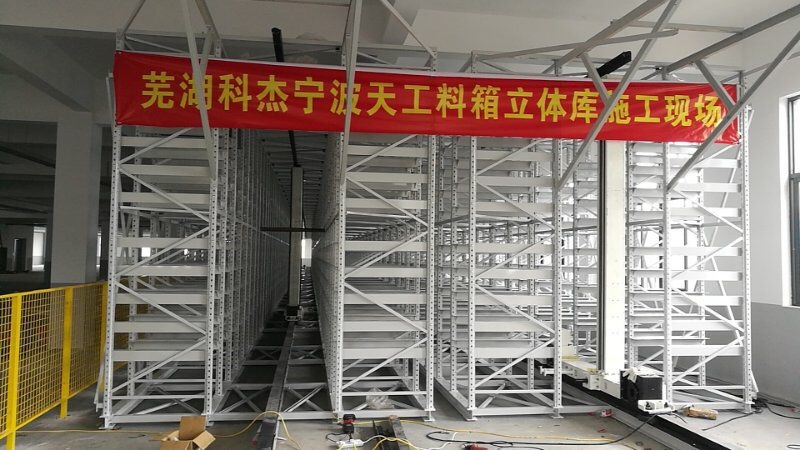

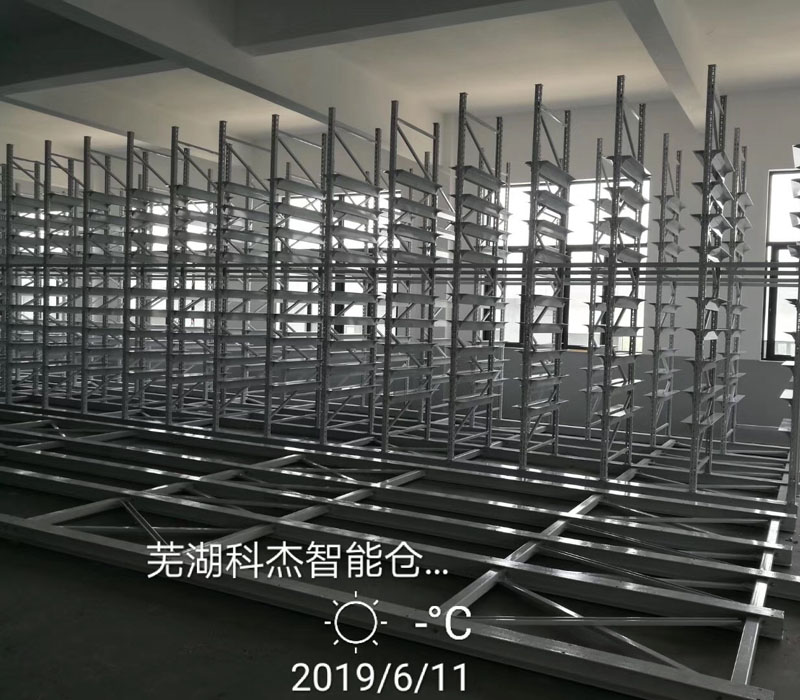

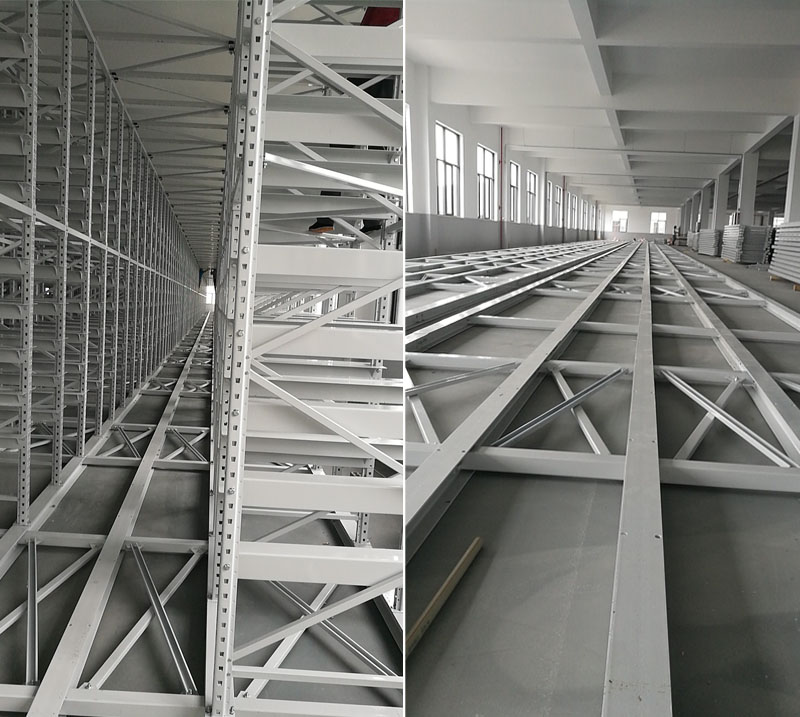

七、现场图片
